Mettre en évidence:
Test de la batterie potentiostat multicanal
, Le potentiostat multicanal CS310X
, Le potentiostat de 4 canaux CS310X
Test de la batterie Potentiostat multicanal 4 canaux Potentiostat CS310X
Test de la batterie Potentiostat multicanal 4 canaux Potentiostat CS310X

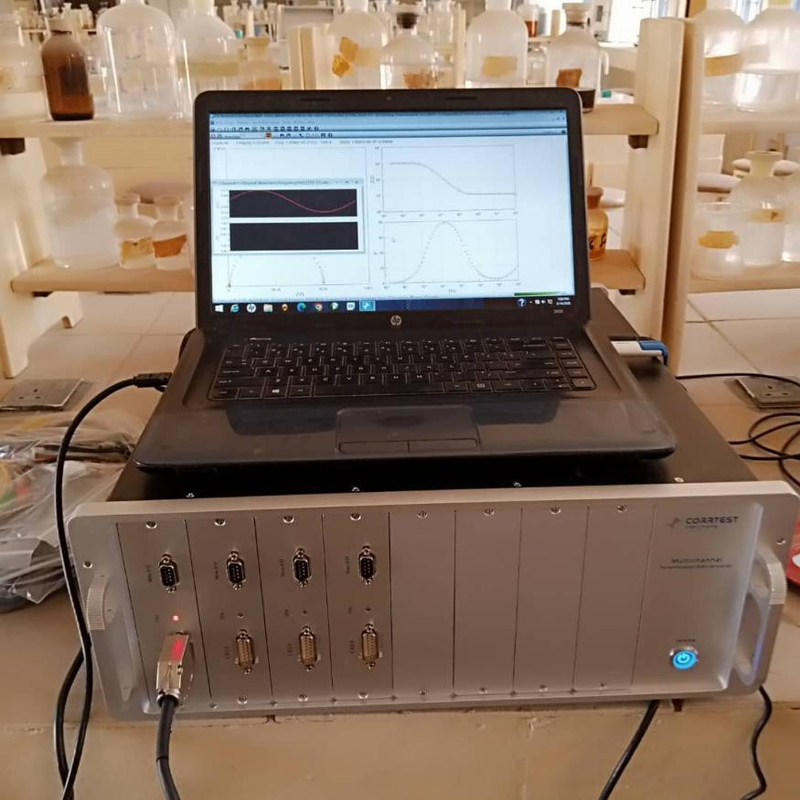

Le potentiostat multicanal de test de la batterie, le potentiostat à 4 canaux CS310X est un instrument polyvalent offrant 8 fentes.Un potentiostat multicanal est un potentiostat capable d'exécuter plusieurs expériences parallèlement en même tempsIl s'agit du potentiostat à 4 canaux lorsque 4 fentes sont occupées par des cartes de potentiostat et que les 4 autres fentes sont inactives.et ils sont intégrés dans un châssisIl y a 4 emplacements inactifs à l'intérieur du châssis pour l'ajout futur de plus de cartes potentiostat en option.Le potentiostat multicanal et le potentiostat à 4 canaux CS310X peuvent effectuer des mesures simultanées dans chaque canal, car chaque potentiostat/galvanostat intégré est indépendantLe potentiostat multicanal de test de batterie, le potentiostat à 4 canaux CS310X, est idéal pour les études sur les matériaux énergétiques et les tests de batterie.Dans chaque canal du potentiostat multicanal, il existe toutes les techniques typiques utilisées dans les essais de batteries telles que EIS, CV, GCD, PITT, GITT, etc. Les spécifications de chaque canal sont identiques: la plage de commande potentielle est de ± 10 V,la plage de réglage du courant ±1ALe module EIS (10μHz à 1MHz) est équipé d'un ou de l'ensemble des 4 canaux.Le module flottant complet et la conception d'isolation électrique garantissent que chaque canal est totalement indépendant, ce qui garantit des données précises et des mesures simultanées efficaces.
Modèle CS310X Option A4 canaux, avec eis dans un canal
Modèle CS310X Option B:4 canaux, avec eis dans les 4 canaux
Fourniture standardde Bpotentiostat multicanal pour l'analyse des artères4potentiostat du canal CS310X
potentiostat à 4 canaux hôte -1 ensemble,
Logiciel de studio CS*1,
câble à électrodes *8 pièces,
Cellule factice * 4 pièces,
câble d'alimentation * 1 pièce,
Cable Ethernet * 1 pièce, manuel
Avantages de l'essai par batterie potentiostat multicanal potentiostat à 4 canaux CS310X
Haute tension/courant: plage de potentiel appliquée ±10V, courant ±1A. Il peut répondre aux besoins de la plupart des études.Techniques complètes: EIS intégré (10μHz~1MHz) est équipé d'un ou des 4 canaux.Il prend en charge la personnalisation du nombre de modules EISIl y a des techniques complètes dans chaque canal.
Faible coût: le prix du potentiostat multicanal de test de batterie potentiostat à 4 canaux CS310X inclut l'hôte de l'instrument, le logiciel, les câbles d'électrodes, la cellule fictive.Le coût moyen de chaque canal est beaucoup plus faible qu'un potentiostat à un seul canal.
Garantie: 5 ans de garantie. Nous sommes le fabricant, et nos ingénieurs vous fourniront un soutien technique à tout moment. Tout le soutien technique, y compris la réparation, est gratuit.Les accessoires électrochimiques peuvent être fournis à un coût très bas. Fiabilité et qualité: Nous sommes sur le marché depuis 20 ans, et maintenant est la marque n ° 1 de potentiostat produit en Chine
Le potentiostat multicanal à batterie et le potentiostat à 4 canaux CS310X peuvent être utilisés pour les applications suivantes:
● Étude des matériaux énergétiques (batterie Li-ion, cellule solaire, pile à combustible, supercondensateurs), matériaux fonctionnels avancés
En outre, vous pouvez également l'utiliser pour les autres applications et vous pouvez tester plusieurs échantillons en même temps dans chaque canal.
● Électrocatalyse (HER, OER, ORR, CO2RR, NRR)
● Étude de la corrosion et évaluation de la résistance aux corrosions des métaux; évaluation rapide des inhibiteurs de la corrosion, des revêtements et de l'efficacité de la protection cathodique.
● électrosynthèse, galvanoplastie/électrodéposition, oxydation des anodes, électrolyse
Spécifications du potentiostat à 4 canaux CS310X
| Les spécifications |
| Nombre de chaînes avec panneaux: 4 |
Résistance d'isolation des canaux: > 100 MΩ |
| Communication par Ethernet |
Filtre à passage inférieur: couvrant 8 décennies |
| Plage de commande du potentiel: ± 10 V par canal |
Plage de commande de courant constant: ±1A par canal |
| Précision potentielle: 0,1% × pleine portée ± 1mV |
Précision actuelle: 0,1% × pleine portée |
| Résolution potentielle: 10 μV (< 100 Hz), 3 μV (< 10 Hz) |
Résolution du courant: 1 pA |
| Temps de montée potentielle: < 1 μs (< 10 mA), < 10 μs (< 2 A) |
Plage de courant: 2nA ~ 1A, 10 plage |
| Impédance d'entrée de l'électrode de référence: 1012Je vous en prie. |
courant de sortie maximal: 1A |
| Voltage de conformité: ± 21 V |
Accélération du courant pendant l'analyse: 1mA @1A/ms |
| Taux de balayage CV et LSV: 0,001 mV à 10000 V/s |
Augmentation potentielle pendant le balayage: 0,076 mV@1 V/ms |
| Largeur des impulsions CA et CC: 0,0001 à 65000 s |
Largeur d'impulsion DPV et NPV: 0,0001 à 1000 s |
| Fréquence du SWV:0.001 à 100 kHz |
Incrément de potentiel CV minimum: 0,075 mV |
| L'acquisition de données AD: 16 bits @ 1MHz, 20 bits @ 1kHz |
Fréquence IMP:10μHz à 1MHz |
| Résolution DA: 16 bits, temps de configuration: 1 μs |
Portée de courant et de potentiel: automatique |
| Exigences du système d'exploitation: Windows 10 / 11 |
Poids: 12,5 kg Dimensions: 40*40*14 cm |
| Spéctroscopie d'impédance électrochimique (EIS) |
| Générateur de signal |
| Plage de fréquences: 10 μHz à 1 MHz |
Amplitude du signal CA: 1mV à 2500mV |
| Précision de fréquence: 0,005% |
Résolution du signal: 0,1 mV RMS |
| Impédance de sortie DDS: 50Ω |
Le décalage de courant continu: -10V~+10V |
| Déformation des ondes: < 1% |
Forme d'onde: vague sinusoïdale, vague triangulaire, vague carrée |
| Mode d'analyse: logarithmique/linéaire, augmentation/diminution |
| Analyseur de signal |
| Temps d'intégration maximal:106cycles ou 105s |
Délai de mesure: 0 ‰ 105S |
| Temps d'intégration minimum:10 ms ou la durée la plus longue d'un cycle |
| Compensation de décalage en courant continu |
| Plage de compensation potentielle: -10V à +10V |
Plage de compensation du courant: -1A~+1A |
| Réglage de la bande passante: automatique et manuel, gamme de fréquences de 8 décennies |
Techniques - Épreuve de la batterie potentiostat multicanal potentiostat à 4 canaux CS310X
Polarisation stable
- Potentiel de circuit ouvert (OCP)
- Le résultat de l'analyse est le résultat de l'analyse de l'échantillon.
- Galvanostatique
- Le système de mesure de l'écoulement de l'eau doit être conforme à la norme ISO/IEC 17049.
- Galvanodynamique (DGP)
Polarisation transitoire
- Plusieurs étapes possibles
- Étapes de courant multiples
- Le nombre d'étapes potentielles (STEP)
- Étapes galvaniques (ISTEP)
Méthode chrono
- La chronopotentiométrie (CP)
- Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
- Chronoculométrie (CC)
Voltamétrie
- Voltamétrie de balayage linéaire (LSV)
- Voltamétrie cyclique (CV)
- La mesure de la tension des escaliers (SCV) #
- Voltamétrie à ondes carrées (SWV) #
- Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.
- Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées.
- Le débit d'air est calculé en fonction de la fréquence d'écoulement de l'air.
- Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01
- 2etla régulation de la tension en courant alternatif harmonieuse (SHACV)
- La transformation de Fourier en voltaimétrie CA (FTACV)
Spectre d'impédance électrochimiquescopie (EIS)
· EIS potentiostatique (Nyquist et Bode)
· SIE galvanostatique
· EIS potentiostatique (fréquence facultative)
· EIS galvanostatique (fréquence facultative)
· Mott-Schottky
· EIS potentiostatique par rapport au temps (fréquence unique)
· EIS galvanostatique par rapport au temps (fréquence unique)
Batterieles essais
- Chargement et déchargement de la batterie
- Charge et décharge galvanostatiques (GCD)
- Chargement et déchargement potentiostatiques (PCD)
- Technique de titration intermittente potentiostatique (PITT)
- Technique de titration intermittente galvanostatique (GITT)
Mesures de la corrosion
- courbe de polarisation cyclique (CPP)
- courbe de polarisation linéaire (LPR)
- Réactivation potentiokinétique électrochimique
- Bruit électrochimique
- Ammètre à résistance zéro (ZRA)
Ampérométrique
- Ampérométrie différentielle de l'impulsion (DPA)
- Ampérométrie à double différentiel d'impulsion (DDPA)
- Ampérométrie à triple impulsion (TPA)
- Détection ampérométrique d'impulsion intégrée (IPAD)
# Il y a une technique de dépouillement correspondante
Caractéristiques du logiciel
Voltamétrie cyclique:Le logiciel CS studio offre aux utilisateurs un lissage polyvalentdifférentiel/l'intégrationle kit,qui peut compléter le calcul de la hauteur du pic, de la surface du pic et du potentiel du pic des courbes CV. Au cours de l'analyse des données, il existe une fonction de sélection des cycles exacts à afficher.Vous pouvez choisir de voir un cycle ou quelques cycles que vous voulezVous pouvez également exporter des données ou des graphiques vectoriels d'un cycle exact ou de plusieurs cycles.
Test et analyse de la batterie:
Efficacité de charge et de décharge, capacité, capacité spécifique, énergie de charge et de décharge.
Analyse de la SIE:Bode, Nyquist et Mott-Schottky
Lors de l'analyse des données EIS, il existe une fonction de montage intégrée pour dessiner le circuit équivalent personnalisé.
Test en combinaison:Le logiciel CS studio prend en charge le test combiné pour diverses expériences afin d'obtenir des tests flexibles et sans surveillance.temps d'attente, etc. entre chaque expérience.
Épreuve combinée: essais au pseudocapacitor
