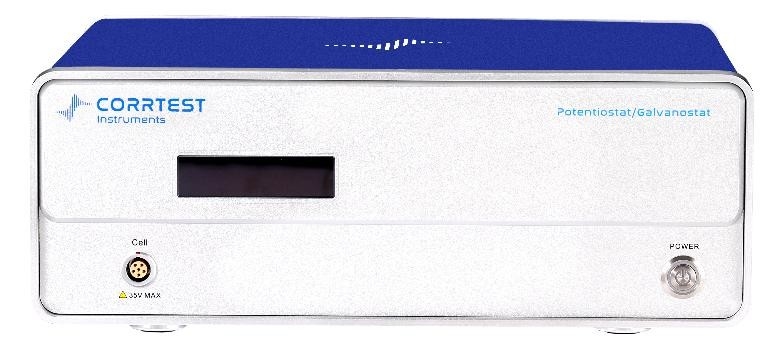

EIS Spéctroscopie d'impédance électrochimique Potentiostat et Galvanostat CS350M

potentiostat de spectroscopie par impédance électrochimique CS350MIl est constitué d'un potentiostat/galvanostat de haute précision de haute puissance, d'un générateur de fonction arbitraire DDS, d'un analyseur de corrélation à double canal,convertisseurs AD à haute vitesse à 16 bits/à haute précision à 24 bits à double canal et interfaces d'extension, etc.. Le courant maximal est de ±2A, la plage de potentiel est de ±10V. La tension de conformité est de ±21V. La plage de fréquence de la spectroscopie par impédance électrochimique (EIS) est de 10uHz à 1MHz.Il peut être utilisé pour divers domaines électrochimiques tels que la corrosionLe courant peut être augmenté jusqu'à 20A/40A avec un booster de courant CS2020B/CS2040B.Nous fournissons 7 techniques EIS différentes pour répondre aux différents besoins, tels que l'EIS potentiostatique (Nyquist, Bode), l'EIS galvanostatique, l'EIS potentiostatique (fréquence facultative), l'EIS galvanostatique ((fréquence facultative), Mott-Schottky, l'EIS potentiostatique par rapport au temps (fréquence unique),EIS galvanostatique par rapport àLe potentiostat de spectroscopie d'impédance électrochimique Corrtest fournit un circuit équivalent dans le logiciel.

Qu'est-ce que la spectroscopie d'impédance électrochimique?

La spectroscopie d'impédance électrochimique (EIS) offre des données cinétiques et mécanistiques des systèmes électrochimiques et est largement utilisée dans l'étude de la corrosion, la conversion et le stockage d'énergie, les capteurs et la biosensibilité,etc. La spectroscopie d'impédance électrochimique (EIS) est généralement mesurée en appliquant un potentiel CA à une cellule électrochimique, puis en mesurant le courant à travers la cellule.La spectroscopie d'impédance électrochimique caractérise la réponse temporelle des systèmes électrochimiques utilisant des tensions de courant alternatif (CA) à basse amplitude sur une plage de fréquences. à l'aide d'une configuration d'électrodes composée d'une référence de travail,et contre-électrodes, une tension connue est passée de l'électrode de travail à travers une solution électrolytique et dans la contre-électrodeLes mesures quantitatives sont produites par l'EIS et permettent d'évaluer les mécanismes électrochimiques à petite échelle à l'interface des électrodes et dans la solution électrolytique.Les données recueillies par EIS sont modélisées avec un circuit équivalent électrique approprié, résultant d'une disposition d'éléments Très peu de cellules électrochimiques peuvent être modélisées à l'aide d'un seul élément de circuit équivalent.Les modèles EIS consistent généralement en un certain nombre d'éléments d'un réseauLes combinaisons série et parallèlede ces éléments.

Applications de potentiostat de spectroscopie par impédance électrochimique CS350M

CouRosium: potentiostat de spectroscopie par impédance électrochimique CS350Minclut toutes les techniques électrochimiques de mesure de la corrosion telles que OCP, courbe de polarisation (potentiodynamique), EIS, CPP de polarisation cyclique (courbe de passivation),Réactivation potentiokinétique électrochimique, test de diffusion d'hydrogène, ZRA, bruit électrochimique, etc. Il peut être utilisé pour étudier le mécanisme de corrosion des métaux et la résistance à la corrosion,et évaluer la durabilité du revêtement et l'efficacité du courant d'anode sacrificielIl peut également être utilisé pour le dépistage rapide des inhibiteurs de la corrosion, des fongicides, etc.

Il utilise un algorithme intégral de corrélation et une technique de suréchantillonnage à double canal, et possède une forte capacité anti-interférence.¹³Il convient aux mesures EIS de systèmes à haute impédance (comme le revêtement, le béton, etc.)

Essai de vieillissement par pulvérisation saline du revêtement à haute impédance

À gauche: courbes de polarisation de l'acier inoxydable et de l'alliage de Ti dans une solution à 3% de NaCl à droite: ECN de l'acier à faible teneur en carbone dans 0,05 mol/LCl+0,1 mol/LNaHCO3

Eétourdi

Avec les techniques LSV, CV, charge et décharge galvanostatiques (GCD), EIS galvanostatique et circuit de compensation IR précis,potentiostat de spectroscopie par impédance électrochimique CS350Msont largement utilisés dans les supercondensateurs, les batteries Li-ion, les batteries sodium-ion, les piles à combustible, les piles Li-S, les piles solaires, les piles à état solide, les piles à débit, les piles métal-air, etc.C'est un excellent outil scientifique pour les chercheurs dans les domaines de l'énergie et des matériaux.

courbe CV du supercondensateur PPy dans une solution de 0,5 mol/L H2SO4

Électrocatalyse

●potentiostat de spectroscopie par impédance électrochimique CS350Mpeut mesurer la demi-onde

potentiel (ORR), surpotentiel (HER, OER) du catalyseur et a pour fonction de calculer la densité de puissance de pointe et la densité d'énergie.

● Mesurage cyclique à long terme des ORR, OER, HER,

CO2RR par des techniques telles que la voltamétrie cyclique,

L'efficacité de Faraday peut être mesurée avec un bipotentiostat.

Curve LSV des catalyseurs dans les solutions alcalines

● Le courant maximal peut être de 20 A et la tension de conformité peut être de 30 V, et avec la technique de compensation IR,

potentiostat de spectroscopie par impédance électrochimique CS350MOn peut mesurer avec précision le surpotentiel de l'électrode, ce qui est un grand avantage dans le domaine de l'électrocatalyse.

Fonctionnalités du logiciel potentiostat de spectroscopie par impédance électrochimique CS350M

Voltamétrie cyclique:Le logiciel CS studio offre aux utilisateurs uneJe n'ai rien fait.différentiel/l'intégrationle kit,Dans la technique CV, lors de l'analyse des données, il y a une fonction de sélection des cycles exacts à afficher.

Graphique de la table et taux de corrosion:CS studio fournit également un montage non linéaire puissant sur l'équation de Butler-Volmer de la courbe de polarisation.résistance à la polarisationIl peut également calculer la densité du spectre de puissance, la résistance au bruit et la résistance du spectre de bruit sur la base des mesures ECN.

Test et analyse de la batterie:

Efficacité de charge et de décharge, capacité, capacité spécifique, énergie de charge et de décharge.

Spéctroscopie d'impédance électrochimiqueAnalyse de l'effet de l'émission de CO2Bode, Nyquist et Mott-Schottky

Lors de l'analyse des données EIS, il existe une fonction de montage intégrée pour dessiner le circuit équivalent personnalisé.

Les techniques -potentiostat de spectroscopie par impédance électrochimique CS350M

Spectre d'impédance électrochimiquescopie (EIS)

• L'EIS potentiostatique (Nyquist, Bode) est un système de détection de l'émission d'oxygène.
• EIS galvanostatique
• Le système d'alarme électrostatique peut être utilisé pour les fréquences d'alarme électrostatiques.
• L'EIS galvanostatique ((Fréquence facultative)
• Le groupe Mott Schottky
• L'EIS potentiostatique par rapport au temps (fréquence unique)
• L'EIS galvanostatique par rapport au temps (frequence unique)

Polarisation stable

• Potentiel de circuit ouvert (OCP)
• Le résultat de l'analyse est le résultat de l'analyse de l'échantillon.
• Galvanostatique
• Le système de mesure de l'écoulement de l'eau doit être conforme à la norme ISO/IEC 17049.
• Galvanodynamique (DGP)

Polarisation transitoire

• Plusieurs étapes possibles
• Étapes de courant multiples
• Le nombre d'étapes potentielles (STEP)
• Étapes galvaniques (ISTEP)

Méthode chrono

• La chronopotentiométrie (CP)
• Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
• Chronoculométrie (CC)

Voltamétrie

• Voltamétrie de balayage linéaire (LSV)
• Voltamétrie cyclique (CV)
• La mesure de la tension des escaliers (SCV) #
• Voltamétrie à ondes carrées (SWV) #
• Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.
• Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01
• Le débit d'air est calculé en fonction de la fréquence d'écoulement de l'air.
• Le nombre d'unités d'échange de chaleur est déterminé par la méthode suivante:
• 2^etla régulation de la tension en courant alternatif harmonieuse (SHACV)
• La transformation de Fourier en voltaimétrie CA (FTACV)

Mesures de la corrosion

• courbe de polarisation cyclique (CPP)
• courbe de polarisation linéaire (LPR)
• Réactivation potentiokinétique électrochimique
• Bruit électrochimique
• Ammètre à résistance zéro (ZRA)

Test de la batterie

• Chargement et déchargement de la batterie
• Charge et décharge galvanostatiques (GCD)
• Chargement et déchargement potentiostatiques (PCD)
• Technique de titration intermittente potentiostatique (PITT)
• Technique de titration intermittente galvanostatique (GITT)

Ampérométrique

• Ampérométrie différentielle de l'impulsion (DPA)
• Ampérométrie à double différentiel d'impulsion (DDPA)
• Ampérométrie à triple impulsion (TPA)
• Détection ampérométrique d'impulsion intégrée (IPAD)

ELeLes

• Décapage/dépôt électrochimique
• Électrolyse en vrac par coulométrie (BE)
• Rs Mesure

# Il y a la méthode de dépouillement correspondante.

- Je ne sais pas.Why réaction inductive apparaît dans la fréquence élevéerégionde Spéctroscopie d'impédance électrochimique- Je ne sais pas.

R: La réactivité inductive est principalement causée par la bobine.Il sera plus évident dans la région à haute fréquence et les systèmes à faible résistance (tels que les batteries)Pour le réduire, veuillez essayer de raccourcir le câble d'électrode et veillez également à ne pas avoir d'autres bobines autour de l'instrument ou de l'échantillon.

- Je ne sais pas.Wpoule mesurantSpéctroscopie d'impédance électrochimique- Je dois...attendre un peu avant de mesurer aprèsconstruireLeLeles essaisLe système?

R: Pour effectuer un test EIS, vous devez vous assurer que le système d'essai est stable et que l'observation OCP est généralement suffisante.Alors que certainsL'évaluation de l'OCP est la norme.

- Je ne sais pas.Il n'y a pasdemi-cercledansMon père!spectroscopie d'impédance électrochimique (EIS)le testQuel est le problème?

R: Tous les échantillons n'ont pas un petit demi-cercle dans l'EIS. Le petit demi-cercle existe dans la région de haute fréquence, qui est contrôlée par transfert de charge. La ligne droite existe dans la région de basse fréquence,qui est contrôlé par diffusionPour les matériaux au carbone, la capacité peut être relativement grande, montrant un arc au lieu d'un demi-cercle.

Q: Pourquoi les coordonnées horizontales et verticales doivent-elles être cohérentes lors du traçageSpéctroscopie d'impédance électrochimique- Je ne sais pas.

R: Parce que c'est un plan complexe. C'est une exigence mathématique.
