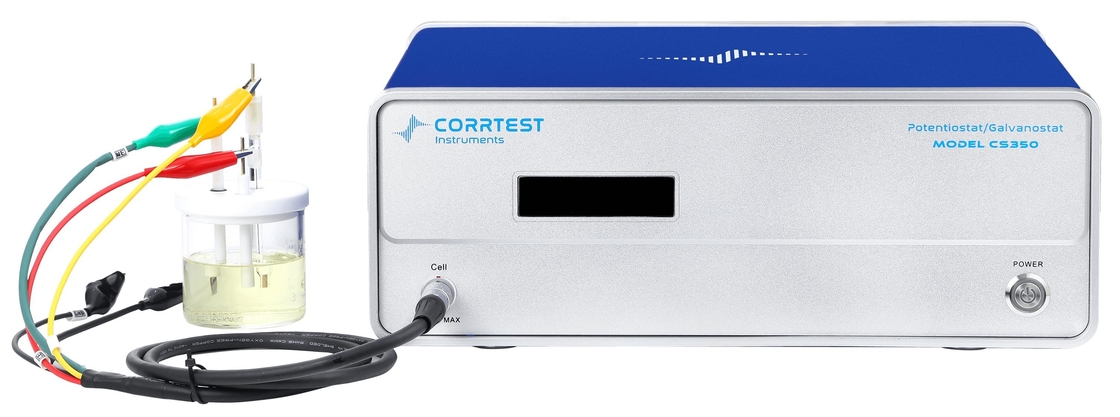

Étude Galvanostat Potentiostat CS350M Pour l' électrocatalyse

Le potentiostat pour l'électrocatalyse CS350Mest un outil idéal pour les études d'électrocatalyse, telles que HER, OER, ORR, CO2RR, NRR, etc. Le courant maximal est de ±2A, ce qui est excellent pour l'électrocatalyse nécessitant un courant plus élevé que dans certains autres domaines.La plage de potentiel est de ± 10 V.. La tension de conformité est de ± 21 V ((idéal pour certaines cellules Hsystèmes d'électrocatalyseLa gamme de fréquences EIS est de 10 uHz à 1 MHz.Le potentiostat pour l'électrocatalyse CS350MIl est composé d'un potentiostat de haute puissance, d'un galvanostat, d'un générateur de fonctions arbitraires DDS, d'un analyseur de corrélation à double canal,convertisseurs et interfaces d'extension AD à haute vitesse 16 bits/haute précision 24 bits à double canalEn plus de l'électrocatalyse,potentiostat pour l'électrocatalyse CS350MIl peut également être utilisé pour la mesure de la corrosion, les tests d'énergie et de batterie, les matériaux, les capteurs, l'électrodéposition, etc. Le courant peut être augmenté jusqu'à 20A/40A/100A avec le booster de courant correspondant.Nous avons la version CS350MA avec une tension de conformité personnalisée ± 30V, ce qui est particulièrement utile lorsque la tension de la cellule d'essai est élevée pour une expérience telle que CO2RR.

Applications depotentiostat pour l'électrocatalyse CS350M

● Électrocatalyse (HER, OER, ORR, CO2RR, NRR)

● Étude des matériaux énergétiques (batterie Li-ion, cellule solaire, pile à combustible, supercondensateurs), matériaux fonctionnels avancés

● Étude de la corrosion et évaluation de la résistance aux corrosions des métaux; évaluation rapide des inhibiteurs de la corrosion, des revêtements et de l'efficacité de la protection cathodique.

● électrosynthèse, galvanoplastie/électrodéposition, oxydation des anodes, électrolyse

Techniques de potentiostat pour l'électrocatalyse CS350M

Polarisation stable

• Potentiel de circuit ouvert (OCP)
• Le résultat de l'analyse est le résultat de l'analyse de l'échantillon.
• Galvanostatique
• Le système de mesure de l'écoulement de l'eau doit être conforme à la norme ISO/IEC 17049.
• Galvanodynamique (DGP)

Polarisation transitoire

• Plusieurs étapes possibles
• Étapes de courant multiples
• Le nombre d'étapes potentielles (STEP)
• Étapes galvaniques (ISTEP)

Méthode chrono

• La chronopotentiométrie (CP)
• Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:
• Chronoculométrie (CC)

Voltamétrie

• Voltamétrie de balayage linéaire (LSV)
• Voltamétrie cyclique (CV)
• La mesure de la tension des escaliers (SCV) #
• Voltamétrie à ondes carrées (SWV) #
• Le nombre de fois où les données sont utilisées est le nombre de fois où les données sont utilisées.
• Le nombre de fois où la valeur de l'échantillon est supérieure à 0,01
• Le débit d'air est calculé en fonction de la fréquence d'écoulement de l'air.
• Le nombre d'unités d'échange de chaleur est déterminé par la méthode suivante:
• 2^etla régulation de la tension en courant alternatif harmonieuse (SHACV)
• La transformation de Fourier en voltaimétrie CA (FTACV)

Spectre d'impédance électrochimiquescopie (EIS)

• L'EIS potentiostatique (Nyquist, Bode) est un système de détection de l'émission d'oxygène.
• EIS galvanostatique
• Le système d'alarme électrostatique peut être utilisé pour les fréquences d'alarme électrostatiques.
• L'EIS galvanostatique ((Fréquence facultative)
• Le groupe Mott Schottky
• L'EIS potentiostatique par rapport au temps (fréquence unique)
• L'EIS galvanostatique par rapport au temps (frequence unique)

Mesures de la corrosion

• courbe de polarisation cyclique (CPP)
• courbe de polarisation linéaire (LPR)
• Réactivation potentiokinétique électrochimique
• Bruit électrochimique
• Ammètre à résistance zéro (ZRA)

Test de la batterie

• Chargement et déchargement de la batterie
• Charge et décharge galvanostatiques (GCD)
• Chargement et déchargement potentiostatiques (PCD)
• Technique de titration intermittente potentiostatique (PITT)
• Technique de titration intermittente galvanostatique (GITT)

Ampérométrique

• Ampérométrie différentielle de l'impulsion (DPA)
• Ampérométrie à double différentiel d'impulsion (DDPA)
• Ampérométrie à triple impulsion (TPA)
• Détection ampérométrique d'impulsion intégrée (IPAD)

ELeLes

• Décapage/dépôt électrochimique
• Électrolyse en vrac par coulométrie (BE)
• Rs Mesure

# Il y a la méthode de dépouillement correspondante.

Application du projet

Électrocatalyse

● Le potentiostat pour l'électrocatalyse CS350M peut mesurer le potentiel à demi-onde (ORR), le surpotentiel (HER, OER) du catalyseur,et a la fonction de calcul de la densité de puissance maximale et de la densité d'énergie.

● Mesurage cyclique à long terme des ORR, OER, HER,

CO2RR par des techniques telles que la voltamétrie cyclique,

L'efficacité de Faraday peut être

mesurée avec un bipotentiostat.

Curve LSV des catalyseurs dans une solution alcaline

● Le courant maximal peut être de 20 A et la tension de conformité peut être de 30 V, et avec la technique de compensation IR,

Le potentiostat Corrtest peut mesurer avec précision le surpotentiel de l'électrode, ce qui est un grand avantage dans le domaine de l'électrocatalyse.

Les avantages

Pleinement flottant

Le potentiostat pour l'électrocatalyse CS350M est conçu comme flottant et peut être utilisé pour l'étude électrochimique d'électrodes de travail reliées à la terre, telles que l'autoclave, la pièce métallique dans le pont,béton

Stockage des données en temps réel

Pour tous les potentiostats Corrtest tels que le potentiostat pour l'électrocatalyse CS350M, les données d'expérience peuvent être stockées en temps réel.les données seront enregistrées automatiquementLes données sont compatibles avec Excel, Origin et peuvent être ouvertes directement.

Spéctroscopie par impédance électrochimique (EIS)

● Le potentiostat pour l'électrocatalyse CS350M utilise un algorithme d'intégrale de corrélation et une technique de suréchantillonnage à double canal, et possède une forte capacité anti-interférence.La résistance interne de l'instrument est de 10¹³Il convient aux mesures EIS de systèmes à haute impédance (comme le revêtement, le béton, etc.)

● Grâce à la technologie du support de courant constant et du biais en courant continu, le potentiostat pour l'électrocatalyse CS350M peut être utilisé pour mesurer l'impédance de la batterie sous charge et décharge,adapté à un système à très faible résistance (par exemple une batterie 18650),, batterie à packs doux, noyau de batterie...)

Système à électrodes multiples

● Potentiostat pour l'électrocatalyse CS350M Prend en charge un système à 2 à 4 électrodes, peut être utilisé pour tester la résistance interne de la batterie ou la mesure de l'impédance du film mince à 4 électrodes

● Avec ampéromètre à résistance zéro pour la mesure du courant galvanique

Kit de développement de logiciels

Nous pouvons fournir des interfaces de développement secondaires, des interfaces générales d'API et des exemples de développement, et nous pouvons réaliser des appels de données pour Labview, C, C++, C#, VC et autres programmes,qui est pratique pour le développement secondaire et la personnalisation des méthodes d'essai.

Options de courant élevé et de conformité élevée

●Avec le booster CS2020B/CS2040B, le courant du potentiostat pour l'électrocatalyse CS350M peut être augmenté à 20A/40A, ce qui répond aux exigences des piles à combustible, de la batterie de puissance, de la galvanoplastie, etc.

●peut personnaliser le potentiostat pour l'électrocatalyse CS350M à haute tension de 30V, ce qui répond aux exigences d'essai dans les solutions à faible conductivité (système organique, système de béton, etc.),spécialement adapté à l'étude de réduction du carbone et de l'azote.

Analyse de données polyvalente

CS Studio est le logiciel pour le potentiostat Corrtest incl. potentiostat pour l'électrocatalyse CS350M pour le contrôle d'expérience et l'analyse de données.,L'intégration et l'analyse de la hauteur de pointe de la courbe voltamétrique, la personnalisation du circuit équivalent EIS et le montage du spectre d'impédance, etc.

● courbe de polarisation à plusieurs paramètres

● Le montage du SIE

● Analyse électrochimique du bruit

● Calcul de la pseudo-capacité

● Capacité spécifique GCD, efficacité

● Analyse des traits de Mott-Schottky

● Analyse du CV

Essai combiné

Le logiciel CS studio prend en charge le test de combinaison pour diverses expériences afin d'obtenir des résultats flexibles et

Vous pouvez définir les paramètres pour chaque expérience à l'avance, et définir les intervalles, temps d'attente, etc. entre chaque expérience.

Essai combiné: électrocatalyse

Q: Puis-je installer et afficher le logiciel du potentiostat pour l'électrocatalyse CS350M sans connecter le potentiostat avant l'achat?

R: Lors de la communication pré-vente, nous avons des clients qui veulent voir notre logiciel CS studio avant de décider d'acheter.et puis s'il vous plaît suivre les étapes pour utiliser le mode démo sans connexion à un potentiostat Corrtest.

Q: Comment vérifier et juger si le potentiostat de l'électrocatalyse CS350M fonctionne normalement?

R: Vous pouvez utiliser la cellule fictive (nous la fournissons avec le potentiostat) pour juger si le potentiostat pour l'électrocatalyse CS350M fonctionne normalement.Vous pouvez faire le potentiostatiqueIls devraient obéir à la loi d'Ohm.

Q: Pour la scission de l'eau, pourquoi la solution est-elle généralement des systèmes acides et alcalins forts, avec très peu de systèmes neutres?

R: Maintenant, la scission de l'eau par PEM utilise également la technologie de revêtement CCM, tout comme les piles à combustible.Prenons Nafion comme exemple., l'environnement du catalyseur est équivalent à environ 10% d'acide sulfurique.

Q: Après avoir terminé le test LSV de l'OER, la tension du circuit ouvert (utilisée pour le test d'impédance CA) reste instable et la lecture de tension continue de diminuer.

R: Après la polarisation, le matériau est dans un état instable. Attendre plus longtemps jusqu'à ce qu'il soit stable, ou faire un traitement potentiostatique.

Q: Comment caractériser la stabilité et la teneur en activité des catalyseurs ORR avec un potentiostat pour l'électrocatalyse CS350M?

R: Exécuter un cycle de CV, en comparant CV et LSV avant et après, par exemple 30000 cycles;

Mesurer la courbe i-t;

Prenez des images TEM avant et après la stabilité pour voir si le catalyseur s'est aggloméré.

Q: Pour HER et OER, le catalyseur doit-il être hydrophile ou hydrophobe?

L'hydrophilie permet à l'électrolyte d'infiltrer complètement le catalyseur.tandis que l'aérophobie permet au gaz généré de se détacher rapidement de la surface du catalyseur.

Q: Comment définir le taux de balayage LSV pour ORR, HER et OER?

R: Pour l'ORR, 5 mV/s est préférable et 10 mV/s est également acceptable. Si le taux de balayage est trop élevé, le fond sera grand; s'il est trop faible, l'influence des impuretés sera grande.5 mV/s ou 2 mV/s est mieuxSi le matériau a une grande surface spécifique, comme les matériaux au carbone, il est préférable d'utiliser des matériaux de haute qualité.la vitesse de balayage doit être réduite de manière appropriée pour réduire le fond de capacité.
