Détails du produit
Lieu d'origine: Wuhan, Chine
Nom de marque: Corrtest
Certification: CE, ISO9001
Numéro de modèle: Le numéro de série
Conditions de paiement et d'expédition
Quantité de commande min: 1 série
Prix: Négociable
Détails d'emballage: boîte standard
Délai de livraison: 5 à 10 jours ouvrables
Conditions de paiement: T/T, D/P
Capacité d'approvisionnement: 1000Set/year
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |
Name: |
Three Electrode Potentiostat |
Potential control range: |
±10V |
Current control range: |
±2A |
Potential control accuracy: |
0.1%×full range±1mV |
Current control accuracy: |
0.1%×full range |
Potential resolution: |
10μV (>100Hz),3μV (<10Hz) |
Current sensitivity: |
1pA |
Rise time: |
<1μs (<10mA), <10μs (<2A) |
Reference electrode input impedance: |
1012Ω||20pF |

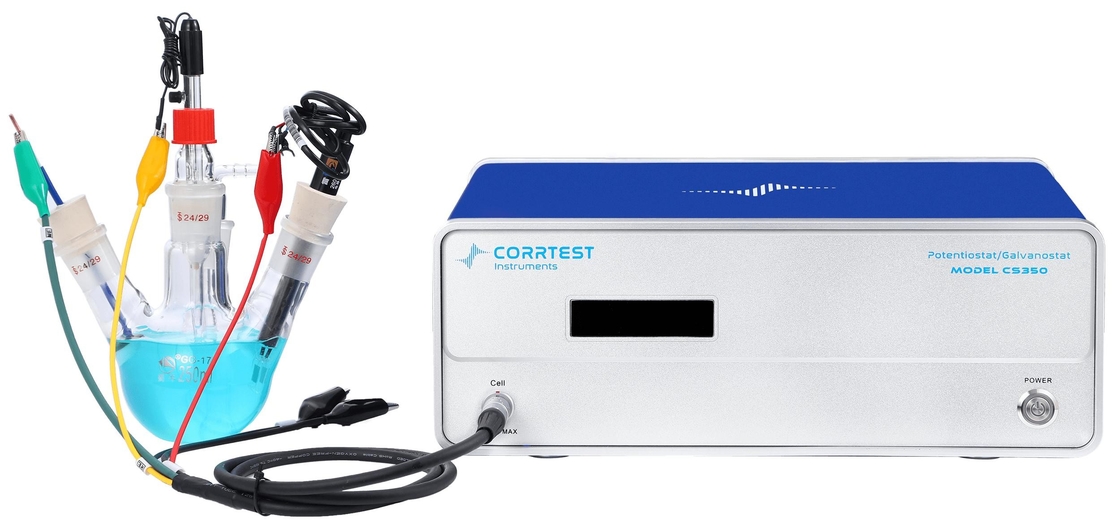

Le potentiostat à trois électrodes CS350M est constitué d'un générateur de fonction arbitraire DDS, d'un potentiostat/galvanostat à haute puissance, d'un analyseur de corrélation à double canal,convertisseurs et interfaces d'extension AD à haute vitesse 16 bits/haute précision 24 bits à double canal. Le courant maximal est de ±2A, la plage de potentiel est de ±10V. La plage de fréquence EIS est de 10uHz ~ 1MHz. Il peut être utilisé pour divers domaines électrochimiques tels que la corrosion, l'énergie, les matériaux et l'électroanalyse.Le courant peut être augmenté jusqu'à 20A/40A avec un booster de courant CS2020B/CS2040BLe potentiostat à trois électrodes CS350M ne peut pas seulement mesurer le système à trois électrodes, mais peut également être appliqué à d'autres configurations.
C'est quoi un système à trois électrodes?
Le système à trois électrodes est constitué d'une électrode de travail, d'une contreélectrode et d'une électrode de référence.Le rôle de l'électrode de référence est d'agir comme une référence dans la mesure et le contrôle du potentiel d'électrode de travailLa plupart des tests électrochimiques sont effectués avec un système à 3 électrodes.
Avantages du potentiostat à trois électrodes CS350M
Système à électrodes multiples
● le potentiostat à trois électrodes CS350M prend en charge un système à 2 électrodes, un système à 3 électrodes et un système à 4 électrodes, peut être utilisé pour tester la résistance interne de la batterie ou la mesure de l'impédance du film mince à 4 électrodes
● Avec ampéromètre à résistance zéro pour la mesure du courant galvanique
Pleinement flottant
Tous les potentiostats/galvanostats Corrtest, y compris le potentiostate à trois électrodes CS350M, sont conçus pour flotter complètement.et peut être utilisé pour l'étude électrochimique de l'électrode de travail reliée à la terre, tels que l'autoclave, la partie métallique dans le pont, le béton
Stockage des données en temps réel
Les données de l'expérience peuvent être stockées en temps réel. Même si le test est interrompu par une panne de courant, les données seront automatiquement enregistrées.
Spéctroscopie d'impédance électrochimique (EIS)
● Le potentiostat à trois électrodes CS350M utilise un algorithme intégral de corrélation et une technique de suréchantillonnage à double canal, et possède une forte capacité anti-interférence.La résistance interne de l'instrument est de 1013Il convient aux mesures EIS de systèmes à haute impédance (comme le revêtement, le béton, etc.)
● Grâce à la technologie du support de courant constant et du biais en courant continu, le potentiostat à trois électrodes CS350M peut être utilisé pour la mesure de l'impédance de la batterie dans l'état de charge et de décharge,adapté à un système à très faible résistance (par exemple une batterie 18650),, batterie à packs doux, noyau de batterie...)
Kit de développement de logiciels
Nous pouvons fournir des interfaces de développement secondaires, des interfaces générales d'API et des exemples de développement, et nous pouvons réaliser des appels de données pour Labview, C, C++, C#, VC et autres programmes,qui est pratique pour le développement secondaire et la personnalisation des méthodes d'essai.
Options de courant élevé et de conformité élevée
●Avec le booster CS2020B/CS2040B, le courant de trois potentiostats d'électrodes CS350M peut être augmenté à 20A/40A, ce qui répond aux exigences des piles à combustible, des batteries de puissance, du galvanoplastie, etc.
●peut personnaliser l'instrument pour une tension de 30V de haute conformité, ce qui répond aux exigences d'essai dans les solutions à faible conductivité (système organique, système de béton, etc.),spécialement adapté à l'étude de réduction du carbone et de l'azote.
Analyse de données polyvalente
CS Studio est le logiciel pour potentiostat Corrtest pour le contrôle d'expérience et l'analyse de données.analyse de l'intégration et de la hauteur des pics de la courbe voltamétrique, la personnalisation de circuits équivalents EIS et le montage du spectre d'impédance, etc.
● courbe de polarisation à plusieurs paramètres
● Le montage du SIE
● Analyse électrochimique du bruit
● Calcul de la pseudo-capacité
● Capacité spécifique GCD, efficacité
● Analyse des traits de Mott-Schottky
● Analyse du CV
Essai combiné
Le logiciel CS studio prend en charge le test de combinaison pour diverses expériences afin d'obtenir des résultats flexibles et
Vous pouvez définir les paramètres pour chaque expérience à l'avance, et définir les intervalles, temps d'attente, etc. entre chaque expérience.Les différentes expériences seront exécutées une par une en réglant automatiquement.
Essai combiné: essais de corrosion
Épreuve combinée: essais de pseudocondensateurs
| Les spécifications dutrois électrodes potentiostat CS350M | |
| Système de support à deux, trois ou quatre électrodes | Portée potentielle et de courant: automatique |
| Plage de commande du potentiel: ±10V | Plage de commande du courant: ±2A |
| Résistance à l'électricité | Précision de commande du courant: 0,1% × pleine portée |
| Résolution potentielle: 10 μV (> 100 Hz), 3 μV (< 10 Hz) | Sensibilité au courant:1pA |
| Temps de montée: < 1 μs (< 10 mA), < 10 μs (< 2 A) | Impédance d'entrée de l'électrode de référence:1012Je vous en prie. |
| Plage de courant: 2nA à 2A, 10 gammes | Voltage de conformité: ± 21 V |
| Le courant de sortie maximal est de 2 A. | Taux de balayage CV et LSV: 0,001 mV à 10 000 V/s |
| Largeur des impulsions CA et CC: 0,0001 à 65 000 s | Augmentation de courant pendant la numérisation: 1mA@1A/ms |
| Augmentation potentielle pendant le balayage: 0,076 mV@1 V/ms | Fréquence SWV: 0,001 à 100 kHz |
| Largeur d'impulsion DPV et NPV: 0,0001 à 1000 s | Accès aux données AD: 16 bits@1 MHz, 20 bits@1 kHz |
| Résolution DA: 16 bits, temps de mise en place: 1 μs | Accélération potentielle minimale du CV: 0,075 mV |
| Fréquence IMP: 10μHz à 1MHz | Filtres à faible débit: couvrant 8 décennies |
| Système d'exploitation Windows 10/11 | Interface: USB 2.0 |
| Poids / Mesures: 6,5 kg, 36,5 x 30,5 x 16 cm | |
| EIS (spectroscopie d'impédance électrochimique) | |
| Générateur de signal | |
| Plage de fréquences:10μHz à 1MHz | Amplitude CA:1mV à 2500mV |
| Le décalage de courant continu: -10~+10V | Impédance de sortie: 50Ω |
| Forme d'onde: vague sinusoïdale, vague triangulaire et vague carrée | Déformation des ondes: < 1% |
| Mode de balayage: logarithmique/linéaire, augmentation/diminution | |
| Analyseur de signal | |
| Temps d'intégration: minimum:10 ms ou la durée la plus longue d'un cycle | Le nombre maximal:106cycles ou 105s |
| Délai de mesure: 0 à 105s | |
| Compensation de décalage en courant continu | |
| Plage de compensation automatique potentielle: -10V à +10V | Plage de compensation du courant: -1A~+1A |
| Largeur de bande: gamme de fréquences de 8 décennies, réglage automatique et manuel | |
Technique du potentiostat à trois électrodes CS350M
| Les techniques |
CS350M WLe SIE |
|
| Stable la polarisation |
Potentiel de circuit ouvert (OCP) | √ |
| Pour le calcul de l'efficacité de l'essai, il est nécessaire de déterminer la valeur de l'énergie utilisée. | √ | |
| Galvanostatique | √ | |
| Le tableau de bord est le graphique de la potentiodynamique. | √ | |
| Galvanodynamique | √ | |
| Polarisation transitoire | Des étapes multiples | √ |
| Étapes à plusieurs courants | √ | |
| Le nombre d'étapes potentielles (STEP) | √ | |
| Étapes galvaniques (ISTEP) | √ | |
| Le chrono méthodes |
La chronopotentiométrie (CP) | √ |
| Pour les appareils à commande numérique, voir les instructions ci-dessous. | √ | |
| La chronocoulométrie (CC) | √ | |
| Voltamétrie | La voltamétrie cyclique (CV) | √ |
| Le système d'échantillonnage doit être conforme à l'état de l'échantillon. | √ | |
| La mesure de la tension des escaliers (SCV) # | √ | |
| Voltamétrie d'onde carrée (SWV) # | √ | |
| Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. | √ | |
| Le nombre de fois où les données sont utilisées est supérieur ou égal au nombre de fois où elles sont utilisées. | √ | |
| Les tests sont effectués sur des échantillons d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon d'un échantillon. | √ | |
| La valeur de l'émetteur est la valeur de l'émetteur. | √ | |
| EIS | L'EIS potentiostatique (Nyquist, Bode) est un système de détection de l'émission d'oxygène. | √ |
| EIS galvanostatique | √ | |
| Le système d'alarme électrostatique peut être utilisé pour les fréquences d'alarme électrostatiques. | √ | |
| L'EIS galvanostatique ((Fréquence facultative) | √ | |
| Le groupe Mott Schottky | √ | |
| L'EIS potentiostatique par rapport au temps (fréquence unique) | √ | |
| L'EIS galvanostatique par rapport au temps (frequence unique) | √ | |
| Corrosion mesure |
courbe de polarisation cyclique (CPP) | √ |
| courbe de polarisation linéaire (LPR) | √ | |
| Réactivation potentiokinétique électrochimique | √ | |
| Bruit électrochimique | √ | |
| Ammètre à résistance zéro (ZRA) | √ | |
| Test de la batterie | Charge et décharge de la batterie | √ |
| Charge et décharge galvanostatiques (GCD) | √ | |
| Chargement et déchargement potentiostatiques (PCD) | √ | |
| Technique de titration intermittente potentiostatique (PITT) | √ | |
| Technique de titration galvanostatique intermittente (GITT) | √ | |
| Ampérométrie | Ampérométrie différentielle de l'impulsion (DPA) | √ |
| Ampérométrie à double différentiel d'impulsion (DDPA) | √ | |
| Ampérométrie à triple impulsion (TPA) | √ | |
| Détection ampérométrique d'impulsion intégrée (IPAD) | √ | |
Q: Outre le système à 3 électrodes, peut-ontrois électrodes potentiostat CS350M
Prend également en charge d'autres configurations telles que le système à 2 électrodes et à 4 électrodes?
A: Je suis désolé.Le potentiostat à trois électrodes CS350M est un outil polyvalent et compréhensible pour toutes les mesures électrochimiques.
- Je ne sais pas.Quelle est la différence entre un système à 2 électrodes et un système à 3 électrodes?
A: Je suis désolé.Dans le système à deux électrodes, CE et RE sont reliés conjointement à une électrode, tandis que WE et SENSE sont reliés conjointement à l'électrode opposée, et alors l'ensemble du potentiel est mesuré,y compris le potentiel à l'interface entre CE et électrolytePar conséquent, si le potentiel d'interface n'a pas d'effet critique sur l'ensemble de l'étude, un système à deux électrodes peut être utilisé.Le système à 2 électrodes est généralement utilisé pour le stockage ou la conversion d'énergie.Il est également utilisé pour mesurer la cinétique ultra-rapide des processus d'électrodes ou mesurer l'impédance électrochimique à haute fréquence.
Le système à trois électrodes est la configuration la plus couramment utilisée en électrochimie, dans laquelle les flux de courant entre CE et WE, le potentiel entre WE et CE sont contrôlés,et le potentiel est mesuré entre RE et Sense.
Q: Pourquoi utilisons-nous un système à trois électrodes pour l'électrochimie analytique?
A: Je suis désolé.Les expériences électrochimiques sont effectuées dans une cellule électrochimique.électrode de référence ((RE) et contreélectrode ((CE)Les RE les plus couramment utilisés sont l'électrode calomel saturée et l'électrode argent/chlorure d'argent (Ag/AgCl).Un bon RE doit avoir un potentiel constant en ce qui concerne le temps et la température qui ne doit pas être modifié en passant un petit courant égalementDans cette méthode, un potentiel constant est maintenu sur l'électrode de travail en utilisant le mécanisme de rétroaction à travers l'électrode de référence.L'électrode de référence offre une résistance très élevéePour cette raison, pour la mesure du courant, une autre électrode appelée électrode auxiliaire ou contreélectrode est impliquée.La plupart du temps le CE est un métal inerte comme le platine etc..
L'électrode dans laquelle des modifications sont effectuées à l'aide de diverses techniques électrochimiques est appelée électrode de travail.la réaction d'intérêt se produit à la surface de l'électrode de travailLe WE est l'électrode principale où le potentiel est contrôlé et le courant est mesuré. The use of a three-electrode potentiostat allows the potential at the working electrode and the current at the working electrode to be measured with little or no interference or contribution from the other electrodes.
