CST520 Cartographie électrochimique à électrodes multiples pour applications de corrosion

CST520 Cartographie électrochimique à électrodes multiples

Basé sur des convertisseurs AD haute résolution et des techniques d'ampérimètre à résistance zéro, CST520 Multi-electrode Array Electrochemical Mapper can quickly map the galvanic current and OCP distribution on an arrayed multi-electrode and facilitate the study of non-uniform corrosion of metal samples under depositsEn outre, il peut travailler avec un potentiostat CS pour cartographier la répartition de l'impédance sur un capteur à électrodes multiples.

Par numérisation cyclique de la distribution du potentiel et du courant sur la surface de l'électrode du réseau,CST520 Multi-électrode Array Electrochemical Mapper peut caractériser la distribution locale de la corrosion ou le processus de dissolution électrochimique non uniforme du métal nu ou du métal sous revêtement.

CST520 Multiélectrode Array Electrochemical Mapper peut mesurer avec précision le potentiel d'électrode et le courant de court-circuit de n'importe quelle électrode.Il est particulièrement adapté à l'étude de la corrosion spontanée des métaux à l'état non perturbé.

Application du projet

Cet instrument est adapté à l'étude des caractéristiques de répartition locale de la corrosion des surfaces métalliques en laboratoire.ainsi que l'étude du mécanisme de la survenue et du développement de la corrosion localeIl peut être largement utilisé pour étudier le comportement de corrosion non uniforme des métaux.

Principe de fonctionnement

CST520 Système électrochimique multiectrode composé de deux parties: une interface multiectrode et un système d'essai électrochimique.Il peut non seulement tester le potentiel d'électrode et le courant de court-circuit d'une seule électrode, mais aussi mesurer l'EIS et la courbe de polarisation, enrichissant de manière significative les méthodes d'évaluation de la résistance aux corrosions des matériaux.

L'entrée multiélectrodeRfaceIl est principalement constitué d'un circuit de communication RS485, d'un circuit d'expansion IO, d'un circuit de matrice de relais 10x10, d'un circuit MCU, etc. Il prend en charge jusqu'à 100 canaux de commutation d'électrodes,d'une fréquence de commutation allant jusqu'à 100 Hz.

La carte électrochimiquepeut non seulement effectuer des essais d'électrodes de réseau, mais également servir de poste de travail potentiostat/électrochimique indépendant avec toutes les techniques de mesure de la corrosion,comme le potentiel de circuit ouvert (OCP)La courbe de polarisation (Tafel), la polarisation linéaire (LPR), la courbe EIS, la courbe M-S et le bruit électrochimique (ECN) etc.

Scanner le potentiel et le courant

Le CST520 peut réaliser un balayage cyclique du potentiel/courant de la surface, ou un balayage potentiel/courant par rapport au temps d'une électrode unique, avec affichage en temps réel de la distribution du potentiel/courant.Les données peuvent être importées dans Origin pour afficher les graphiques 3D.

Comme le montre l'image ci-dessus, il montre la distribution potentiel/courant.Le courant négatif apparaît également dans les mêmes zones dans le diagramme de distribution du courantLe courant négatif désigne le courant d'anode, indiquant que la corrosion est plus sévère dans ces trois zones de la surface de l'électrode.

Distribution du module d'impédance sur une électrode à faisceau de fil 10 ́10

Les spécifications deCST520 Cartographie électrochimique à électrodes multiples

La valeur de l'indicateur de tension doit être égale ou supérieure à la valeur de l'indicateur de tension.

Précision de contrôle potentiel: 0,1% de l'échelle complète ± 1 mV

Plage de courant: 2nA à 2 A, plage 10

Le courant de sortie maximal: ±2A

Précision de commande du courant: 0,1% de l'échelle complète

Taux de commutation des canaux: 100 Hz

Interface d'extension: RS485 115200 bps

Énergie électrique: 220 V CA

Fourniture standard:

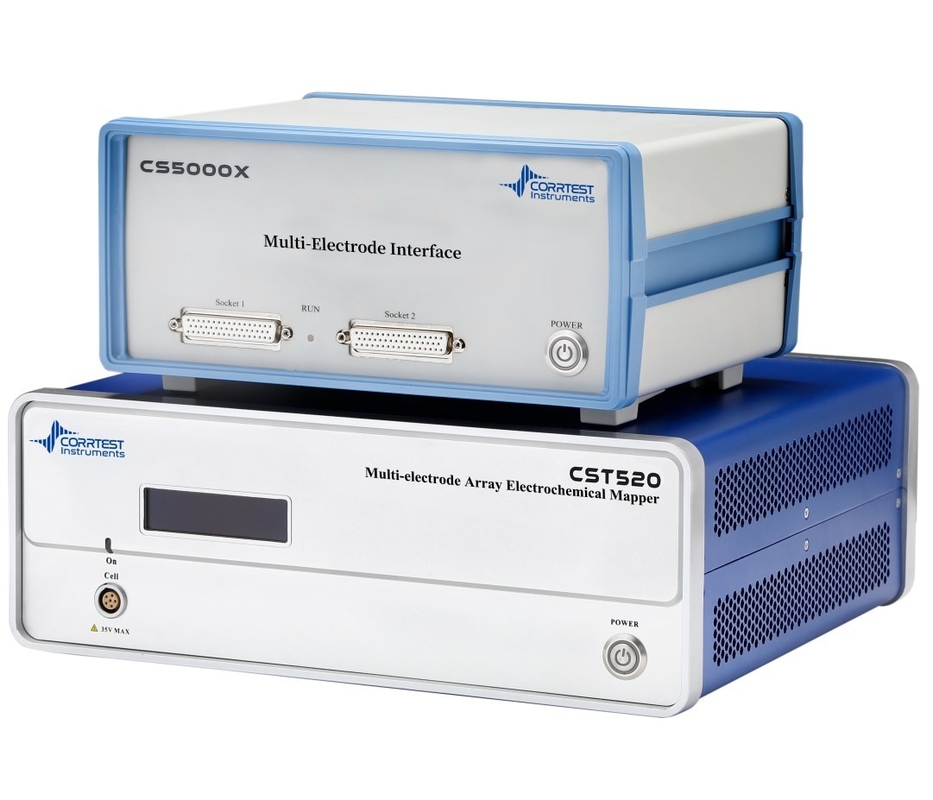

CST520 Instruments de cartographie électrochimique à plusieurs électrodes * 1 ensemble

CS5000X Interface à électrodes multiples*1 ensemble

Kit de logiciels*1

Le câble d'électrode de dilatation* 3 ((WE/SE/AGND(WE99))

Le câble d'entrée de l'électrode de référence*1

Cable d'entrée à électrode de compteur *1

Le câble de communication DB9 *1

Q235 acier au carbone 10*10 électrode de réseau *1

Le câble électrodique *2

Le câble d'alimentation *2

Le câble USB*1

Cellule fictive *1

Service après-vente

garantie: 3 ans

Service de mise à niveau gratuit du logiciel

Fournir un service de réparation gratuit dans la garantie
