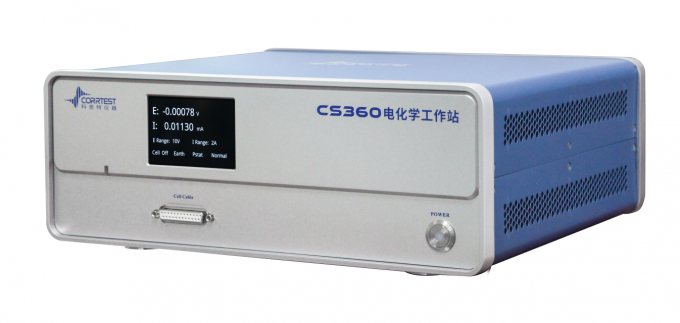

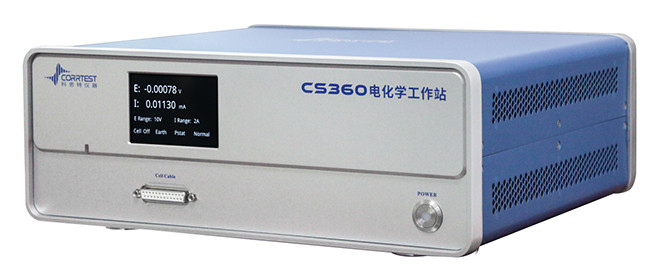

EIS à haute fréquence 8 MHz Potentiostat galvanosatt modèle CS360

Spotentiostat/galvanostat du canal angulaireavec EISModèleLe CS360 se compose d'un générateur de fonctions arbitraires DDS, d'un potentiostat/galvanostat et d'un FRA. Avec l'aide de convertisseurs AD Delta-sigma à 24 bits intégrés,Il est doté d'une excellente stabilité et d'une résolution élevée de potentiel (1mV) et de courant (1pA).Avec une fréquence EIS allant jusqu'à 8 MHz, le CS360 a été un outil idéal pour l'étude des électrolytes à l'état solide.

Applications du potentiostat CS360

- Matériaux énergétiques (batterie à l'état solide, batterie lithium-ion, cellule solaire, pile à combustible, supercondensateurs, etc.)

- Électrocatalyse (HER, OER, ORR, CO2RR, NRR, scission de l'eau)

- Mécanismes réactifs d'électrosynthèse, d'électrodéposition (électroplaté), d'oxydation anodique, d'électrolyse

- corrosion métallique; inhibiteur de la corrosion, revêtement et efficacité de la protection cathodique

Avec des vertus de haute densité d'énergie, de charge et de décharge rapides et de longue durée de vie, les batteries à l'état solide sont largement utilisées dans les véhicules électriques, les appareils portables, etc.retardation de la flamme et inhibition de la croissance des dendritesL'expérience montre que les électrolytes à l'état solide améliorent la sécurité des batteries.réactions électrochimiques, etc. en mesurant l'EIS dans différentes régions de fréquences, fournissant ainsi une base théorique et un soutien technique importants pour le développement de batteries entièrement à l'état solide de haute performance.

La fréquence EIS peut atteindre 8 MHz pour le potentiostat/galvanostat/station de travail électrochimique CS360, ce qui peut répondre aux besoins d'essais EIS à haute fréquence sur des électrolytes solides.L'étude des électrolytes solides se concentre particulièrement sur le comportement d'impédance dans la région à haute fréquenceIl nous aide à quantifier la conductivité électronique et ionique, à trouver des problèmes microstructurels du matériau (tels que les effets de la limite des grains) et à fournir ainsi des conseils sur l'optimisation du matériau.et amélioration des performances de la batterie.

Porteur de batterie à état solide

Forme d'onde de l'essai EIS

Spécifications - potentiostat CS360

Prise en charge de la configuration de deux, trois ou quatre électrodes

Pour les véhicules à moteur à commande à commande numérique:

Courant de sortie maximal: ±2A

Résistance à l'électricité

Précision de commande du courant: 0,1% × pleine portée

Résolution potentielle: 1 μV

Sensibilité au courant:1pA

Temps de montée potentielle: ≤ 1 μs

Impédance d'entrée de l'électrode de référence:10¹³Je vous en prie.

Courant de base d'entrée: ≤ 10 pA

La valeur de l'éclairage doit être supérieure ou égale à la valeur de l'éclairage du véhicule.

Variété de courant: ±200pA ~ ±2 A, 11 gammes

Voltage de conformité: ± 30 V

Taux de balayage CV et LSV: 0,001mV/s~10kV/s

Largeur des impulsions CA et CC: 0,0001 à 65 000 s

Augmentation de courant pendant la numérisation: 1mA@1A/ms

Augmentation du potentiel pendant la numérisation: 0,02 mV @ 1 V/ms

Fréquence SWV: 0,001 à 100 kHz

Largeur d'impulsion DPV et NPV: 0,001 à 100 s

L'acquisition de données AD: 16 bits@1MHz, 20 bits @1kHz

Résolution DA: 20 bits

Augmentation minimale du potentiel en CV: 0,02 mV

Filtres à passage faible: couvrant 7 décennies

Autonomie de la commande

Mode au sol: flottant, mise à la terre, prise en charge ZRA

La communication est par USB2.0, Ethernet RJ45

Système d'exploitation: Windows 10/11

L'alimentation électrique: 90~240V AC 50/60Hz

Poids et dimensions: 6,5 kg, 36 x 30 x 16 cm

EIS (spectroscopie d'impédance électrochimique)

Générateur de signal

Plage de fréquences:10μHz à 8 MHz

Amplitude CA: 1mV à 2500mV

Le décalage de courant continu: -10~+10V

Impédance de sortie DDS: 50Ω

Précision de fréquence: 0,1%

Résolution du signal: 0,1 mV RMS

Forme d'onde: vague sinusoïdale, vague triangulaire et vague carrée

Déformation des ondes: < 1%

Mode de balayage: logarithmique/linéaire, augmentation/diminution

Analyseur de signal

Temps d'intégration: minimum:10 ms ou la durée la plus longue d'un cycle

Le nombre maximal:10⁶cycles ou 10⁵s

Délai de mesure: 0 à 10⁵s

Compensation de décalage en courant continu

Plage de compensation automatique potentielle: -10V à +10V

Plage de compensation du courant: -2A~+2A

Largeur de bande: gamme de fréquences de 8 décennies, réglage automatique et manuel

Les techniques

Polarisation stable:

Potentiel de circuit ouvert (OCP)

Le résultat de l'analyse est le résultat de l'analyse de l'échantillon.

Galvanostatique

Le système de mesure de l'écoulement de l'eau doit être conforme à la norme ISO/IEC 17049.

Galvanodynamique (DGP)

Polarisation transitoire:

Plusieurs étapes possibles

Étapes de courant multiples

Le nombre d'étapes potentielles (STEP)

Étapes galvaniques (ISTEP)

Méthode chrono:

La chronopotentiométrie (CP)

Pour les appareils à commande numérique, la valeur de l'échantillon doit être égale ou supérieure à:

Chronoculométrie (CC)

Voltamétrie:

Voltamétrie de balayage linéaire (LSV)

Voltamétrie cyclique (CV)

La tension de l'escalier (SCV)

Voltamétrie à ondes carrées (SWV)

Voltamétrie par impulsions différentielles (DPV)

La tension de pulsation normale (VPN) est mesurée à l'aide d'un échantillon.

Le dépistage de l'infection doit être effectué à l'aide d'un dispositif de dépistage de l'infection.

Le système d'échantillonnage doit être conforme à l'annexe I.

La deuxième tension de courant alternatif harmonique (SHACV)

La transformation de Fourier en voltaimétrie CA (FTACV)

Spéctroscopie d'impédance électrochimique:

L'EIS potentiostatique (Nyquist, Bode) est un système de détection de l'émission d'oxygène.

EIS galvanostatique

Le système d'alarme électrostatique peut être utilisé pour les fréquences d'alarme électrostatiques.

L'EIS galvanostatique ((Fréquence facultative)

Le nombre de personnes concernées

L'EIS potentiostatique par rapport au temps (fréquence unique)

L'EIS galvanostatique par rapport au temps (frequence unique)

Mesures de la corrosion:

courbe de polarisation cyclique (CPP)

courbe de polarisation linéaire (LPR)

Réactivation potentiokinétique électrochimique

Bruit électrochimique (E)CN)

Ammètre à résistance zéro (ZRA)

Test de la batterieLe groupe:

Chargement et déchargement de la batterie

Charge et décharge galvanostatiques (GCD)

Chargement et déchargement potentiostatiques (PCD)

Technique de titration intermittente potentiostatique (PITT)

Technique de titration intermittente galvanostatique (GITT)

Ampérométrique:

Ampérométrie différentielle de l'impulsion (DPA)

Ampérométrie à double différentiel d'impulsion (DDPA)

Ampérométrie à triple impulsion (TPA)

Détection ampérométrique d'impulsion intégrée (IPAD)

Décapage de la voltamétrie:

Décapage potentiostatique,

Décapage linéaire, décapage d'escalier

Décapage des ondes carrées

Décapage par pulsation différentielle

Décapage de la tension d'impulsion normale

Découpe de la tension par pulsation normale différentielle

Extensions:

Décapage/dépôt électrochimique

Électrolyse en vrac par coulométrie (BE)

Rs Mesure
